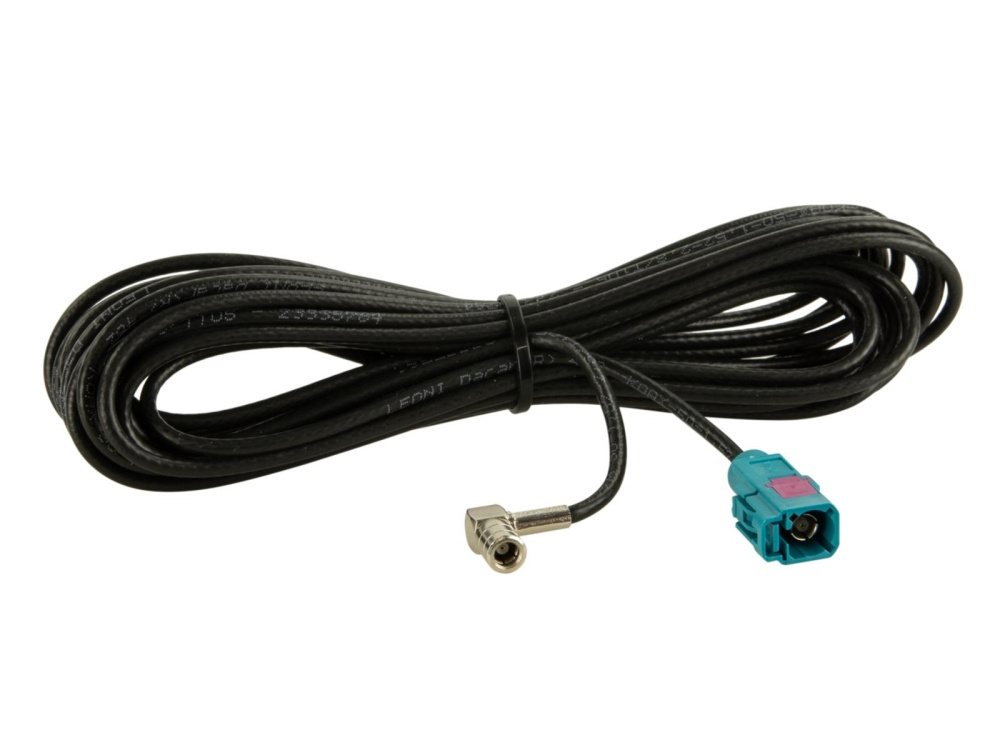

ACV 1522-500-1 är en antennkabelförlängning från Fakra(f) till SMB(f) med en längd av 500 cm. Produkten tillhör ACV LEONI / ROKA PRO-serien av antennkablar, förlängningar och antennadaptrar, som kännetecknas av användningen av koaxialkablar från LEONI och högkvalitativa kontakter från det tyska företaget ROKA. LEONI är en globalt verksam och certifierad aktör inom fordonskablar av alla slag och erbjuder bland annat LEONI Dacar koaxialkablar för datakommunikation och signalöverföring enligt högsta OEM-standarder och godkännanden. ROKA, som är ISO/TS 16949-certifierad, uppfyller även ytterligare krav som leverantör till bilindustrin och är accepterad av alla fordonsproducenter. Som medlem i ""Facharbeitskreis Automobil"" > FAKRA-arbetsgruppen deltar ROKA aktivt i utvecklingen av antennkabelanslutningssystem. LEONI koaxialkablar har utmärkta kopplingsmotstånd och skärmningsegenskaper med låg signalförlust och stabil impedanskarakteristik, vilket gör dem lågt förlustiga och störningsfria för maximal mottagning. FAKRA OEM-kontakter och högkvalitativa ACV-kontakter säkerställer maximal kontakt pålitlighet. Notera: Vid mottagningsproblem, kontrollera antennkabeln och antennadaptern, kontrollera fordonet för fel relaterade till eftermonterad LED-belysning, kontrollera fordonet för fel relaterade till eftermonterade spänningsomvandlare / strömförsörjningsenheter / USB-laddare, samt kontrollera fordonet för fel relaterade till eftermonterade digitala effektförstärkare. Specifikationer:
Anslutning: Fakra Z(f) > SMB(f) 90°
Längd: 500 cm
Kabeltyp: LEONI Dacar
Ledare: Flätad koppar med ståltrådar, bar, 40%iACS
Dielektrikum: XPE, färg naturlig
Skärmning 1: Laminerade aluminiumfolie
Skärmning 2: Fläta av koppartråd / Cu ETP 1 enligt EN 13602
Mantel: PVC / blyfri
Elektriska egenskaper vid rumstemperatur:
Ledarmotstånd: 317 Ohm/km
Kapacitans vid 1 kHz: 106 pF/m
Karakteristisk impedans: 50 Ohm +/- 3 Ohm
Hastighetsförhållande: ca. 66%
Skärmning dämpning: 75 dB min.
Mekaniska egenskaper:
Kabellängd: ca. 12,4 kg/km
Böjningsradie enkel: 3 x d
Böjningsradie flera: 10 x d
Användningsområde: antennkabelförlängning, antenninstallation, antennkabelbyte.
