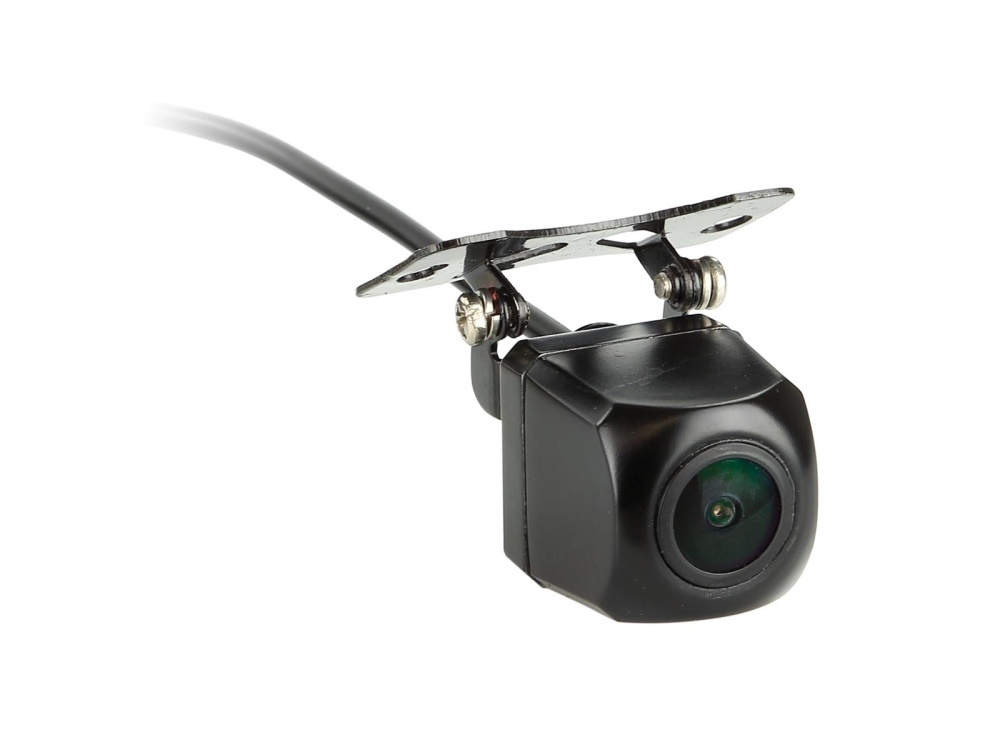

ACV 772000-6700 är en bakåtvänd kamera med AHD-teknik, designad för universell användning.
- Design: Fyrkantig
- Installation: Under konstruktion / byggkonstruktion
- Utrustad med parkeringslinjer och spegelfunktion
- IP69K-klassad för högsta skydd mot vatten och damm
- Diagonal synvinkel på 210° för bred sikt
Kameran är avsedd för kontinuerlig drift och bör kontrolleras för korrekt synvinkel och justering innan installationen med en testmonitor. Den har en driftsäker spänning på +3V och kan anslutas direkt till +12V eller +24V utan behov av en spänningsomvandlare. Observera att en spänning på +3V i leveransen kan skada kameran.

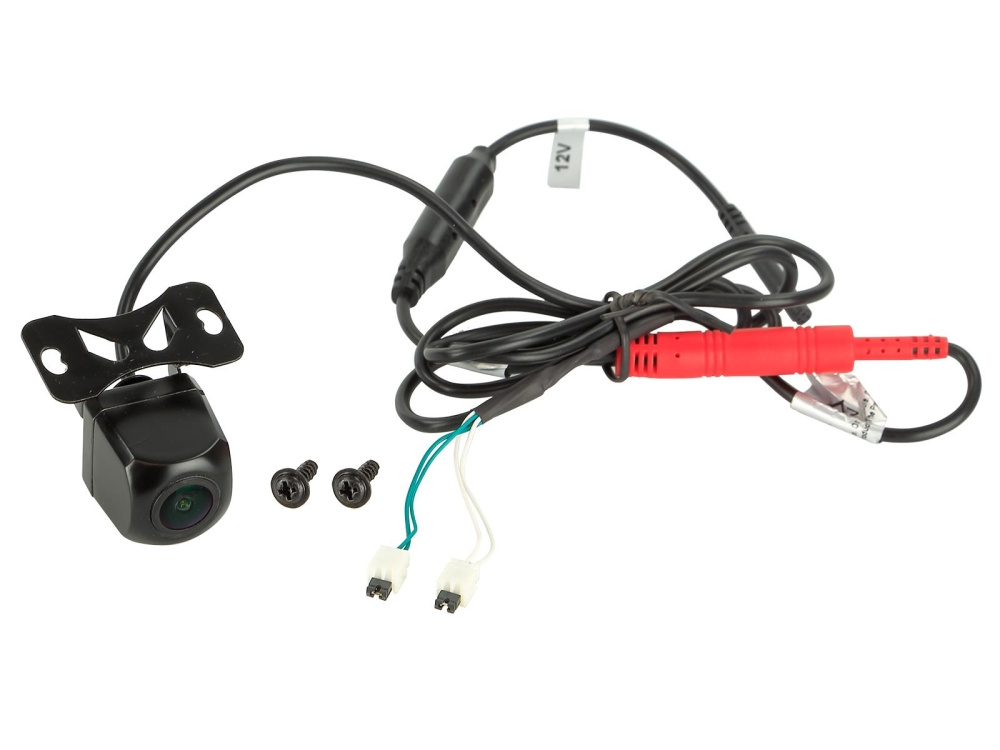

För anslutning används följande kablar:
Röd: +12V / +24V, belastningsstabil och säkrad
Svart: Karossens direktjord/GND
Gul RCA-kontakt: Video
Grön jumper: Aktivera/deaktivera parkeringslinjer
Vit jumper: Aktivera/deaktivera spegelfunktion.
Produktens egenskaper:
Design: Plast/Metall
Färg: Svart
Extras: Parkeringslinjer och spegelfunktion via jumper
IP-klassning: IP69K
Bildsensor: 1/2,8 AHD
TV-system: NTSC
Effektiva pixlar: 1080 x 720
Objektiv: mm / F Lux: 0,03
Upplösning: TV-linjer
Objektivvinkel: Diagonal 210° + 5°
Synvinkel: Horisontell 170° vertikal 120° + 5°
Terminal: 4 Pin ACV-systemkontakt (hane) Ø5,2 mm
Driftsvoltage: +3V DC
Strömförsörjning: +12V / +24V DC (med spänningsomvandlare)
Strömförbrukning: 100mA
Driftstemperatur: -20°C till 70°C
Lagringstemperatur: -40°C till 85°C
Mått: L / B / H - 28,3 mm / 23,4 mm / 23,4 mm.
Tillbehör:
Kamerakabel förlängning för ACV-kamera 5m > artikel: 771000-6305
Kamerakabel förlängning för ACV-kamera 10m > artikel: 771000-6310
Kamerakabel förlängning för ACV-kamera 15m > artikel: 771000-6315.
